 Nouveau tube!!!!!!! tube led smd

Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
myrigor

avatar

Masculin
Nombre de messages : 314
Age : 44
Localisation : loperhet
Date d'inscription : 24/11/2008

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Lun 25 Jan 2010 - 13:47

j'ai déjà essayé d'avoir ces infos chez différents fabricants,
mais ils restent toujours évasifs et ce n'est jamais écrit noir sur blanc.
Vlumtech donne ses leds pour 3,5 lumens... x24= 84 lms
en sachant qu'il faut environ entre 30 à 50 lumens par litres.
la reglette semblerai pas assez puisssante pour nos plantes.
mais je suis curieux d'essayer tout de même, afin de se faire son propre avis...
sinon les leds cree-xr sont les meilleures et plus puissantes sur le marché en ce moment.

j'ai trouvé un convertisseur de mcd/lumens qui peut donner
un ordre d'idées quand on à les données constructeur en mcd.

http://led.linear1.org/lumen.wiz
Revenir en haut Aller en bas
http://miserv.ifrance.com/
GCSpatule

avatar

Masculin
Nombre de messages : 8853
Localisation : P4
Date d'inscription : 13/12/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Lun 25 Jan 2010 - 23:38

C'est vrai que ça parait petit. Mais ça parait difficile d'établir une correspondance précise entre la lumière led et la lumière néon.

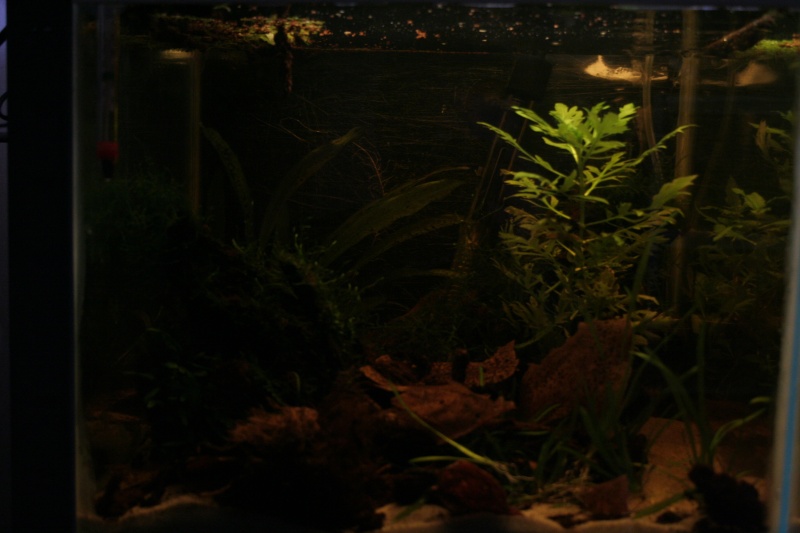

Déjà visuellement sur mon 200 litres l'impression est curieuse. A la verticale des leds, au sol, l'éclairage parait très intense. Beaucoup plus intense qu'avec mes néons.
Mais en revanche autour on a plus le sentiment d'être dans une nuit de pleine lune. (cf photo plus haut, c'est flou mais la luminosité est assez proche du réel)

J'ai un peu le sentiment que ce flou de la part des constructeur est logique. Pour faire simple l'éclairage dit classique serait un arrosoir gigantesque avec une grosse pomme qui arrose en pluie fine. La led serait un petit arrosoir qui envoie toute son eau au même endroit dans un seul jet puissant. Comment comparer deux outils différents?

Partant de là, je me méfie des postulats du style: sachant qu'il faut 30 à 50 lumen par litres.
Ce constat à été établit alors que les leds n'étaient que le témoin rouge de mise en veille de nos télé. A une période ou seuls les néons était utilisé en aquario.

Donc je moi je poserai plutôt le problème comme suis.

Sachant que pour voir mes plantes pousser dans mon 20l en utilisant un T8 il faudrait que ce dernier crache au minimum 600lumens; est-ce que si j'oriente précisément les 84 lumens de ma réglette directement sur mes plantes elles pousseront quand même?

Tout ça pour dire qu'il ne faut pas perdre de vue que c'est une technologie différente qui donc éclaire différemment.
Pour reprendre ma comparaison des arrosoirs je dirai qu'on change de méthode d'arrosage. On sait que l'ancienne marche, mais qu'il faut beaucoup d'eau dans l'arrosoir, maintenant testons voir si en arrosant moins mais plus concentré ça marche aussi...

Du coup voila je suis comme toi myrigor, curieux de me faire mon avis.

Donc je me suis lancé et je vais tester sur un petit bac, avec différends types de plantes. J'espère pouvoir vous en dire plus dans quelques temps...
Revenir en haut Aller en bas
GCSpatule

avatar

Masculin
Nombre de messages : 8853
Localisation : P4
Date d'inscription : 13/12/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Lun 25 Jan 2010 - 23:44

@geo29 a écrit:
on surveille de près ton approche La Spatule !

c très interessant !

Merci Géo, t'aura un bon point. Mais n'oubliez pas de prendre des notes hein. Pasque interro écrite à la fin!
Revenir en haut Aller en bas
Administrateur Tetraodon
Admin
avatar

Masculin
Nombre de messages : 21042
Age : 48
Localisation : Finistère
Date d'inscription : 19/02/2007

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Mar 26 Jan 2010 - 0:06

Je suis d'accord avec ton analyse, j'avais aussi remarqué que les leds atteigniez facilement je fond du bac mais en éloingnant aussi les leds de la surface du bac, le faisceau qui atteint le fond est plus large, du coup il faut peut-être avoir une approche différente dans le positionnement du système d'éclairage.

Avec les tubes (t8 et t5 classique) il est fortement conseillé de les placer le plus près de la surface de l'eau, dans la mesure du possible mais là on parle de rendement lumineux donc..

Pour les hqi c'est pareil.. sauf qu'il faut obligatoirement une distance minimum entre le projo et la surface de l'eau a cause du dégagement de chaleur mais dans le principe il faudrait aussi le placer le plus près de la surface de l'eau pour éclarer le plus possible le bac.

Pour les leds, il faut peut-être le voir autrement, cherche a prendre une certaine distance avec la surface pour élargir le faisceau lumineux.

_________________
Compte Fondateur Aqua29
Revenir en haut Aller en bas
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Jeu 4 Fév 2010 - 18:28

Vu que l'on parle un peu de moi je vais présenter un peu les produits que je peux avoir:

60cm 700lm +-10% 7.5W
60cm 960lm +-10% 9W
90cm 960lm +-10% 9W
90cm 1200lm +-10% 12W
120cm 1340lm +-10% 15W
120cm 1650lm +-10% 18W
150cm 1780lm +-10% 20W

Les tubes utilisent des led SMD3528.

Les couleurs disponibles sont Bleu, Rouge, Warm (3500K), cool white (6500K).

A venir, tube spécial horticole utilisant des leds Rouges et bleus et tubes à large spectre.

Cela prend un peu de retard avec le Nouvel an chinois
Revenir en haut Aller en bas
GCSpatule

avatar

Masculin
Nombre de messages : 8853
Localisation : P4
Date d'inscription : 13/12/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Jeu 4 Fév 2010 - 23:04

Bon début.

Mais j'ai plein de questions.

Les tubes marchent comment alors?
Faut les relier à une alim spéciale ou tu peux les brancher directement au 220V/50Hz?

La lumière émise est elle très directive ou diffuse?
Ça chauffe ou pas?
Qui fabrique ça?
C'est garanti par le fabricant?
Tu peux avoir ces produits, ça veut dire que tu est revendeur?
Grossiste?
Que tu te propose de nous faire une commande parce que tu connais le frère du beau-père d'un type qui connait la soeur du beau-frère du revendeur? Wink

Et enfin, peux tu nous mettre des photos de tes bacs éclairés aux leds?
Revenir en haut Aller en bas
nebi

avatar

Masculin
Nombre de messages : 2061
Age : 40
Localisation : Edern
Date d'inscription : 20/05/2008

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Jeu 4 Fév 2010 - 23:46

@GCSpatule a écrit:
Bon début.

Mais j'ai plein de questions.

Les tubes marchent comment alors?
Faut les relier à une alim spéciale ou tu peux les brancher directement au 220V/50Hz?

La lumière émise est elle très directive ou diffuse?
Ça chauffe ou pas?
Qui fabrique ça?
C'est garanti par le fabricant?
Tu peux avoir ces produits, ça veut dire que tu est revendeur?
Grossiste?
Que tu te propose de nous faire une commande parce que tu connais le frère du beau-père d'un type qui connait la soeur du beau-frère du revendeur? Wink

Et enfin, peux tu nous mettre des photos de tes bacs éclairés aux leds?

, mais +1 quand même...
Revenir en haut Aller en bas
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 0:11

Alors,
Ceux que j'ai proposés plus haut fonctionnent directement sur le 220V et n'a pas besoin de ballast et starter. D'autres modèles fonctionnent en 12V-24V DC.

La lumière est très diffuse avec son angle sup. à 100°.

Les tubes ne chauffent pas.

Les tubes sont fabriqués en Asie et je me lance dans la distribution d'éclairage à led (ampoule à led, spot à leds, tube led, bandeau à led etc...)

Ma passion pour l'aquariophilie + le fait que je suis électronicien m'a ammené sur cette voie.

Le lien qui a été cité par MD (demande de Gwenn ) est ma démontration d'un de mes tubes à leds.

je le remet ci-dessous :

https://www.youtube.com/watch?v=Azbmcpo4ieo&feature=player_embedded


Voili voilou,


Dernière édition par tormoj le Ven 5 Fév 2010 - 0:24, édité 1 fois
Revenir en haut Aller en bas
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 0:22

Ah! j'oubliais une petite photo des tubes :

Revenir en haut Aller en bas
GCSpatule

avatar

Masculin
Nombre de messages : 8853
Localisation : P4
Date d'inscription : 13/12/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 0:28

Merci pour ces précisions.
Du coup ça attise ma questionnite aigüe.^^

Je croyais que les leds fonctionnaient en courant continu? Y'aurait il un tranfo intégré dans chaque tube?

Pour ta vidéo, le tube à leds a t-il besoin de chauffer? Car il y'a un moment ou la lumière change. Ou alors il s'agit de la balance des blancs de ta caméra?
En ce cas, quelle est la vrai couleur?
Revenir en haut Aller en bas
geo29

avatar

Masculin
Nombre de messages : 5732
Age : 49
Localisation : gouesnou finistère
Date d'inscription : 27/06/2008

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 6:09

oui super interessé !

on doit refaire notre stock de néons au club et on souhaite changer aussi les néons de nos bacs

tu descends jamais en Bretagne ?

tu peux nous faire parvenir tes tarifs, un catalogue, je sais pas ?

si tu peux merci de me contacter en mp pour que je te file mes coordonnées

merci à toi en tout cas
Revenir en haut Aller en bas
http://un nouveau site arrive ...
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 9:47

Bien évidemment les leds fonctionnent en continue.
Le procédé simple pour faire du continu à partir de l'alternatif c'est de le redresser avec un pont de diode puis de le filtrer avec une capa.
C'est le montage le plus utilisé dans ces tubes 220V.

Je sais que tous les tubes à led ont une perte de 3% après quelques heures d'utilisation mais dans ma vidéo, je pense que c'est la balance des blancs de la caméra car visuellement je remarque rien.
Revenir en haut Aller en bas
GCSpatule

avatar

Masculin
Nombre de messages : 8853
Localisation : P4
Date d'inscription : 13/12/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 11:07

Du coup le vrai point faible du tube c'est la capa.
Le condo bourgeonnera surement avant que les leds ne claquent (enfin juste avant).
Inquiétude, car j'ai vu pas mal de condensateur chinois "fleuri" sur des cartes-mères...

C'est garanti combien de temps les tubes?

Pour la vidéo, si j'ai bien tout compris le tube s'allume à 0:35=> blanc froid
Mais à 0:47 ça passe à blanc chaud. On voit l'eau qui "jaunit".

Tu gagnerai à refaire ta vidéo avec une bonne caméra avec zoom, sur pied et avec la balance des blanc bien réglée (surtout pas de mode auto car ça change souvent dans ce cas là).
Ça serait beaucoup plus vendeur que celle-ci.
Revenir en haut Aller en bas
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 11:38

Les tubes sont garanties 2 ans.

Pour la perte des 3% c'est après 1000h d'utilisation.

Le fait que ca jaunit c'est le moment ou je m'approche de mon appareil photo voir la balance des couleurs.

Effectivement, il faudrait refaire la video mais j'ai pas le matériel pour.

Pour info, j'ai quelques bacs qui tournent avec ces tubes et j'en suis très satisfait.

J'ai que des retours positifs sur ces produits mais j'en attend d'autres en aquariophilie.
Revenir en haut Aller en bas
nebi

avatar

Masculin
Nombre de messages : 2061
Age : 40
Localisation : Edern
Date d'inscription : 20/05/2008

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 12:24

+1 je suis intéressé par ce genre de tube donc si tu peux nous donner des tarifs ou en mp. Pour moi c'est du 120cm. Mon bac sera type amazonnien mais peu planté surtout roches et racine ; style le 1300l de DATRI...

Par contre je comprend pas tout mais tu les installes comment ? Le branchement est deja dessus oubien il faut une sorte de ballaste où tu les fixe comme les tube clasique avec les deux "pique" ?
Revenir en haut Aller en bas
Administrateur Tetraodon
Admin
avatar

Masculin
Nombre de messages : 21042
Age : 48
Localisation : Finistère
Date d'inscription : 19/02/2007

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 12:55

Benoît, regarde mon premier post tu vas tout comprendre,

http://aqua29.forumactif.fr/materiel-f10/nouveau-tube-tube-led-smd-t5780.htm

_________________
Compte Fondateur Aqua29
Revenir en haut Aller en bas
GCSpatule

avatar

Masculin
Nombre de messages : 8853
Localisation : P4
Date d'inscription : 13/12/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 13:05

Nebi, à ce que j'ai compris il faut schunter le ballast pour que le courant arrive au tube tel qu'il sort de la prise du mur.
Mais le tube s'emboite des des douilles ordinaires.

Après, je crois qu'il y a un schéma de montage dans les premières pages du topic.

tormoj, 2ans c'est une belle garantie. Ça Met en confiance.

Après y'a plus qu'a comparer.
Par exemple un 60cm sur 2 ans
2 tubes T8 20w 6500k =
+
146kW x (tarif kw) =
total =
VS
1tube T8 led 7,5w 6500k =
+
54kW x (tarif kW) =
total=

Si quelqu'un connait les tarifs... Wink
Revenir en haut Aller en bas
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 5 Fév 2010 - 13:38

C'est vrais que le plus simple pour utiliser ces tubes c'est sur une installation fait maison car on se soucis pas du ballast et du starter.

Par contre, sur une installation éxistante, on a toujours l'accès au starter et donc il est facile de le retirer.
Pour le ballast c'est un peu plus compliquer, car certain modèle on y accède pas (moulé dans la rampe) alors, il faut le court-circuiter.
Pour les autres, il faut le retirer complètement.

Je précise que tous les tubes que vous trouverez dans le commerce sont pour être installés dans un système de plafonnier (douilles verticales).
C'est compatible avec les rampes pour bacs ouverts.

Si ce tube, vous l'installez dans une rampe intégré à l'aquarium (douilles horizontales) vous n'allez pas éclairer dans le bac.

Pour ma part, les personnes intéressés me préciseront leurs modèles de rampes et je fais faire pivoter, au fabricant, les embouts des tubes.

Je suis sur un modèle auto-pivotable mais c'est pas pour tout de suite.

Pour les tarifs, n'hésitez pas à me les demmander mais pour vous faire une idée un 60cm -> 25€.
Revenir en haut Aller en bas
nebi

avatar

Masculin
Nombre de messages : 2061
Age : 40
Localisation : Edern
Date d'inscription : 20/05/2008

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Dim 7 Fév 2010 - 0:06

Merci pour les infos les gars


Tormoj as tu une idée pour les tubes en 120cm ?
Revenir en haut Aller en bas
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Dim 7 Fév 2010 - 14:32

mp envoyé.
Revenir en haut Aller en bas
nebi

avatar

Masculin
Nombre de messages : 2061
Age : 40
Localisation : Edern
Date d'inscription : 20/05/2008

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Dim 7 Fév 2010 - 23:21

Merci
Revenir en haut Aller en bas
thomas

avatar

Masculin
Nombre de messages : 486
Age : 29
Localisation : quimper
Date d'inscription : 21/06/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Lun 8 Fév 2010 - 21:35

voila un ptit avis d'un gars qui utilise des leds:
http://www.aquariophilie.dafun.com/articles.php?lng=fr&pg=413
Revenir en haut Aller en bas
tormoj



Masculin
Nombre de messages : 35
Age : 40
Localisation : 94
Date d'inscription : 03/02/2010

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Lun 8 Fév 2010 - 23:49

je connais les produits utilisés mais le problème du site qui les vends ne donne aucune indication sur le flux lumineux.
Difficile de connaitre son besoin à l'avance.
De plus, on apercoit trop de zone d'ombre mais c'est un bon début.
Revenir en haut Aller en bas
Administrateur Tetraodon
Admin
avatar

Masculin
Nombre de messages : 21042
Age : 48
Localisation : Finistère
Date d'inscription : 19/02/2007

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Mar 9 Fév 2010 - 0:07

@thomas a écrit:
voila un ptit avis d'un gars qui utilise des leds:
http://www.aquariophilie.dafun.com/articles.php?lng=fr&pg=413

Ca reste intéressant tout de même!

_________________
Compte Fondateur Aqua29
Revenir en haut Aller en bas
MD

avatar

Masculin
Nombre de messages : 98
Localisation : Rennes
Date d'inscription : 27/12/2009

MessageSujet: Re: Nouveau tube!!!!!!! tube led smd   Ven 12 Fév 2010 - 11:00

J'ai tenté et franchement je ne regrette pas, je vais remplacer tout l'éclairage de ma batterie par ces tubes
le tube à Led de 60cm

Le bac éclairé avec un biolux de même longueur :

Le bac éclairé avec le tube led :

Y'a pas photos et même avec une eau très ambrée un seul tube suffit pour voir les poissons et faire ressortir les couleurs
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Nouveau tube!!!!!!! tube led smd

Revenir en haut Aller en bas

Nouveau tube!!!!!!! tube led smd
Revenir en haut
Page 3 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Aqua29 :: Discussions :: Matériel-
Sauter vers:
