#Filting de l'aquarium de 1600 litres d'Eric Colin façon Easy Reef.

[



Petit récap ...

https://aqua29.forumactif.fr/t18807p125-bac-1300-l-amerique-du-sud

Eric Colin

Salut,

Pas besoin de s'emballer les gars ... Franchement si y en a un qui à les boules c'est bien moi !

Le boulot fait sur le bac et le meuble par le concepteur est très très propre !! Par contre la partie technique l'est beaucoup moins comme vous l'a dit Christophe... Un bruit de cascade constant, des pompes trop bruyantes (à mon goût !), des niveaux d'eau qui varient constamment...  m'ont amené à faire appel à Christophe ...

Les décantes vont être refaites donc je referai un post sur le bac et la population une fois que tout fonctionnera correctement !! Si çà fonctionne ...

Christophe vous fera un post à part des modif. qu'il aura apportées...

Ce post concernant mon ancien 1 300 L en bois va être clôturé, j'en réouvrirai un autre pour ce 1600 L .

A +

Eric

---------------------------------------------------------------------------------------------------------------------------------------
Voilà la transformation :


Toute la tuyauterie de remontée d'eau va être refaite, amélioré...
Au lieu de deux remontées en diamètre 20 d'origine, il y aura 4 remontées, les deux en 20 plus deux autres en diamètre 25, car ces deux remontées en diamètre 20 ne sont pas suffisante pour obtenir le turn over souhaité.

Soit un aquarium de 1600 litres ( x 5 ) se qui donne un turn over de 8000 litres/ heure à 1 mètres 80 sur le papier, en sortie de canne de rejet en clair.

Niveau tuyauterie, ce n'est pas une petite transformation que j'effectue, car ça représente tout de même près de 270€ de PVC.

J'ai pas intérêts de me lomper dans mes collages.


Voici la première modification :

Remplacement complet des coudes des cannes de rejet actuelless, elles sont partiellement bien conçus, le fabricant du bac n'est pas allé jusqu'au bon de la réflexion.

Je m'explique :

Le montage comporté un coude à 90 degrès et un coude courbe à 90 degrès.



Ce qu'il faut que vous sachiez, c'est qu'un coude à 90 degrès vous fera perdre en poussée de près d'un mètre de hauteur de perdu sur la courbe de poussée.

Donc en cumulent plusieurs coude à 90 degrés vous augmenté d'autant plus la perte.

Donc voilà le nouveau montage


Le bac d'Eric colin tourne pour l'instant avec deux décantes ayant chacune sa pompe de 3000 litres /heure .
C'est ingérable, dès que vous touchez à une pompe, ça influe sur l'autre décante, et les pompes tombent facilement à sec.

Le lifting va consister à ne mettre qu'une seul pompe de 9000 litres/heure, qui sera positionnée en fonctionnement externe (hors d'eau ) entre les deux décantes.

Les deux décantes actuelles, ne seront pas ré-exploité, car Eric à déjà mit du poisson dans son bac, la transformation de ces deux décantes à ma sauce, prendrait trop de temps d’interruption, Eric ne peux pas se le permettre...

Donc, deux décantes vont être collées et seront posées à la dernière minute quand tout sera prêt, pour limiter ce temps de coupure de filtration.
Bien sur les deux décantes seront percées pour que la pompe puisse pomper simultanément dans le deux décantes.

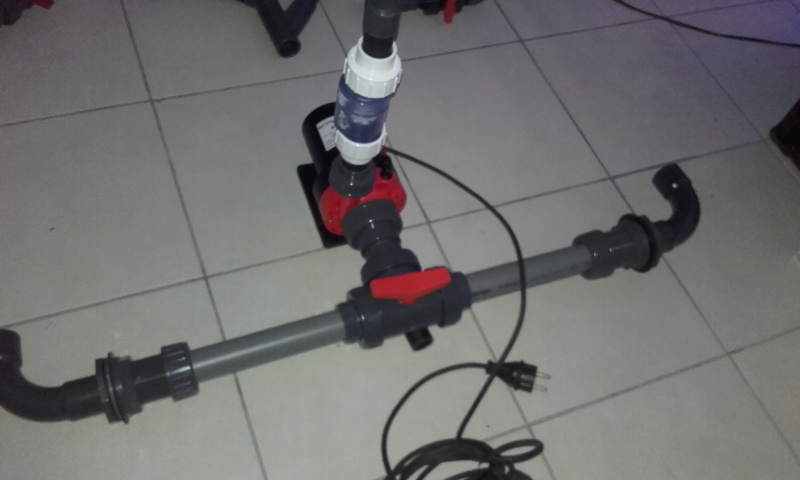

Voilà mon montage dans son ensemble, monté à blanc.



Donc,  vous retrouvez :
- Deux passes cloison diam 40
- Une vanne 3 voies diam 40
- Un antiretour à membrane diam 32, transparent pour avoir une bonne visibilité de son fonctionnent...







Pour limiter au maximum les pertes de charge, il y a eu un travail de fait sur la répartition du flux de 9000 litres / heures sur 4 sorties en utilisent des Y .




Quitte a avoir plus de raccords utilisés pour obtenir les mêmes trajectoire.

Autre transformation :

Les surverces sont trop haute !!
Même avec déjà deux pompes de 3000 litres / heure qui sont même pas à font, l'eau vient lécher le raidisseur haut sur l'avant du bac.

Pour pouvoir avoir plus de turn over je vais devoir augmenter la capacité des descentes d'eau à absorber plus de volume.

Je prévoie de changer et augmenter la surface de peigne.

J'ai trouvé des peignes aux dents plus ajourés, ca laissera passer plus d'eau que ceux actuels fabriquer maison.

A gauche, le futur peigne installé manifacturé,  à droite ceux manifacturé que j'utilise habituellement.


Pour ce qui est de la pompe de remontée, nous sommes parti sur une Red dragon 9000 litres / heure qui a, à peu pret les mêmes caractéristiques que celle du lien ci dessous, à la différence que celle d'Eric est sans contrôleur de poussée.

https://www.reef-guardian.com/boutique/fr/pompe-de-remontee/2041-red-dragon-3-speedy-80-watt-80m.html

Elle est cher, mais c'est la pièce maîtresse du bac.

Voilà pourquoi on a choisi cette pompe qui fonctionne sur le principe des moteurs brushless

http://www.lmdindustrie.com/content/guides/technique/KNF_techno36_1204.pdf

Voici comment fonctionne une vannes trois voies.



Vous avez le flux d'eau matérialisé en vert.

Réception du verre ce matin.



J'avais déjà commencer la confection des supports multi micro bags dans du Komacël .




L'ajustement est assez précis, il rentre très légèrement en force.




Depuis j'ai reçu les micro bags neuf de 200 microns commandés ici.

Gros taff aussi là, vivement la suite

Avant tout lancement de commande de matière première et autre matos.

C'est ce schéma que j'avais présenté à Eric, qu'il a validé, après mes explications de fonctionnement

Fait pas gaffe au proportion du schéma, mais bref l'idée était là.



Nous ne sommes plus sur un passage de l'eau par des chicanes toute petites, mais un simple passage d'eau horizontale sur toute la hauteur des futures décantes.

A l'heure actuelle Eric passe son temps à refaire l'appoint d'eau tout les deux jours, et joue avec le débit des pompes pour quelles ne tombent pas à sec ou pour limiter le bruit de la descente d'eau.



Il n'aura plus de PVC à toucher pour changer les masses filtrante.

Il aura une autonomie de malade, en thermes de remise à niveau de l'eau...

Il pourra partir une quinzaines de jours en vacance sans problème.

Vu que nous sommes parti sur deux décantes neuves, nous avons profités pour augmenter la hauteur des décantes de 10 cm.
soit 55 cm de haut pour des pains de mousse qui ferons 50 x 70 de long.

Le volume de pouzoulane sera énorme, facilement triplé voir quadruplé, car on va faire en sorte d'exploiter les limites de ces futures cuves.

Bien vu le coup du branchement sur les 2 décante avec la possibilité d'isoler une décante! !!

Voici un exemple de décante bien exploité à son maximum. Un bac ou j'y ai aussi mi ma patte dans la conception.



https://aqua29.forumactif.fr/t20848-projet-bac-640-litres-pour-discus

Et voilà le début des hostilités.
Collage de la première décante.


J'ai investi dans un pistolet pneumatique pour l'usage de cartouche de 330 ml.





Sympa, le joujou, premier encollage avec, il va me falloir un peu entrainement et trouver les bons réglages en fonction aussi de comment je coupe le bout de la canule de la cartouche.


J'ai fabriqué des cales pour avoir toujours les mêmes dimensions d'espacement.


Les pains de mousse rentreront légèrement en force.

A avance doucement, première décante de faite.





Début de couvercle fait dans du komacël, matière imputrescible.

Re,
je ne pige toujours pas plus qu'avant, mais c'est du travail bien fait .

Philou.

Ca sera plus concret par la suite.

Sinon je vais mettre une vidéo du bac de Déwis qui est sur le même concept des décantes

Hello,

Vous devez vous demander, que devient ce bac.

Vous aurez un reportage d'ici peu.

Ben oui on attend avec impatience...

J'ai effectué le montage à blanc de la tuyauterie chez moi, pour réduire le temps d'intervention chez éric






Nous avons vidés les précédentes décante et mis les supports bactérien, de la pouzzolane le cas présent dans le bac principale.

Exit les décantes mal conçues.




Avec cet outils, j'ai découpé les surverves pour supprimer le peigne fait maison et pouvoir rajouter un maximum de peigne manufacturé pour que les deux descentes d'eau supportent les quasi 9000 l/h de turn over.

Nous avons choisi le peigne de gauche, le plus ajouré .

Sacré boulot les gars !!

Et tout ça sur un bac toujours en eau, chapeau

Gwenn PesketEt tout ça sur un bac toujours en eau, chapeau


Et oui,

Eric ne se voyait pas arrêter le bac, les poissons avaient été introduit facile depuis un à deux mois.

J'avais mi un morceau de sous couche d'aquarium blanc sur le pourtour des surverces pour essayer de limiter que les copeaux de plastique n'aillent dans l'eau.

Ah c'est sure, on tient fermement la machine, et ne pas faire son Claude François.

Heureusement pour Eric, que les surverces étaitent constitué de komacël et non du verre, car ça aurait été mission impossible de fait baisser le niveau d'eau.
Sachant que déjà avant le deux pompes de 3000 l/h de la précédente installe, L'eau léchée les renforts, alors que les pompes était à mi puissance.

La surface de peigne était réticule, et n'aurait pas supporter les quasi 9000 l/h de turn over de la nouvelle installation.

Impressionnant... une Ferrari
